显微分光光度计(Micro-Photometer,MicroSpectrophotometer)结合显微学和光谱学的优势,用于进行微小样品(或样品的微小区域)的光谱和色度分析,并通过对样品进行反射、透射、荧光、拉曼及偏振光谱等测量,完成微量物证的分析确认。WTP9310 系列是微域光学精心研制的一款高性价比显微分光光度计,它内置高稳定测量光源、高分辨率光谱仪。经过高透过率物镜后,落射在载物台上的样品上,经过样品反射后的光信号,经过物镜后,传输至内置的光谱仪里,经光谱的分析,从而得到样品不同区域的反射光谱、吸收光谱、色度值等。仪器还可以增加荧光光谱、拉曼光谱等功能。仪器配备科研级深度制冷型高分辨探测器(CCD),可靠性极高;科研级光学接口,高分辨彩色成像系统。更新的操作系统,应用软件使用简单,操作方便。
WTP9310 通过USB 接口与电脑相连,附送先进、易用的PC 端操控软件,可以达到可靠的实验操作。
应用场合:
l 科研实验室、大学教学
l 司法鉴定、文检、司法鉴定、刑事侦查
l 生物样品分析测试:医院与生化实验室
l 微量物证分析,如:痕迹证据、法医药物化学、可疑性文件
l 半导体:OLED、平板彩色面具、半导体膜厚度、MEMS设备、表面等离子体共振等;
l 新材料的研究
l 珠宝、矿物研究
参数 Parameters
|
WTP9310显微分光光度计指标 Specifications
|
备注
|
光谱检测系统
|
光谱方式
|
反射光谱,物质表面不同区域的反射光谱
|
|
光谱检测范围
|
400-850nm
|
|
分辨率
|
1 - 8 nm
|
|
光路结构
|
f/4 交叉非对称C-T光路
|
|
光谱检测器
|
2048像素探测器(CMOS或深度制冷InGaAs)
|
|
积分时间
|
1ms-10min
|
|
信噪比
|
可见光部分:>450:1
短波红外波段:>1000:1
|
|
动态范围
|
可见光波段:2000:1
短波红外波段:5000:1
|
|
光源系统
|
光源
|
高稳定卤素灯、脉冲氙灯
|
|
显微光学系统
|
光学系统
|
无限远色差校正光学系统
|
|
放大倍数范围
|
40X~1600X
|
|
无限远平场消色差物镜
|
标配:20X;选配:40X、100X、4X、10X;
|
|
转换器
|
内倾式内定位五孔转换器
|
|
对焦方式
|
手动对焦方式
|
|
载物台
|
钢丝传动载物台(X轴不突出)
|
|
摄像装置
|
配置500万像素等数码摄像系统,用于明视场摄像
|
|
X、Y轴载物台
|
移动范围
|
50 X 50 mm
|
|
行程
|
50 mm
|
|
尺寸 Dimensions
|
290 X 210 X 220 mm
|
|
重量Weight
|
9.3 kg
|
|
软件部分
|
功能
|

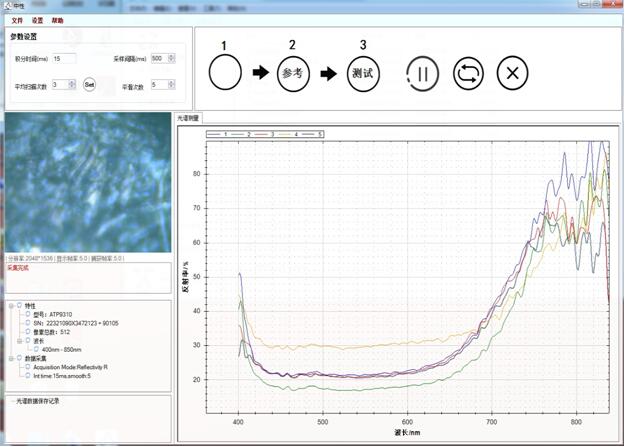

可视化实时光谱测量
|
|
实测图:
伪造笔迹测定:
伪造笔迹的显微反射光谱与原笔迹光谱有明显差别
